5GHz頻段是一個比2.4GHZ頻率更高、開放的ISM頻段，最近幾年開始進入產品研發領域，它遵從于802.11a、FCC Part 15、 ETSI EN 301 489、ETSI EN 301 893、EN 50385、EN 60950等國際標準，也是目前是有望代替2.4Ghz無線技術的技術之一。
1、中心頻點測試
測試5Ghz的載頻頻點

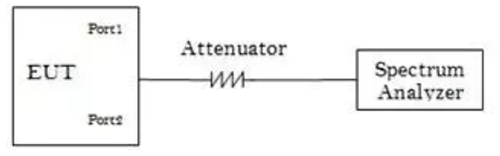

測試框圖：如下圖
測試限值：實際測試值與制造商標稱的中心頻點值相比，余量在±20ppm以內。
2、標稱帶寬和占用帶寬測試
占用帶寬即通信產品的整個信道發射出來的能量（功率）所占用的寬度。
測試限值：占用帶寬相對于標稱帶寬的80%到100%之間。
3、射頻輸出功率和功率密度
測試限值：

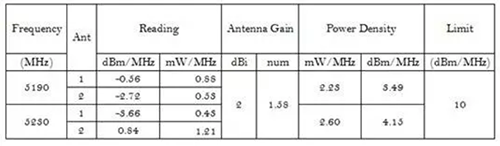

測試案例展示：
4、發射模式下的帶外雜散
測試框圖：

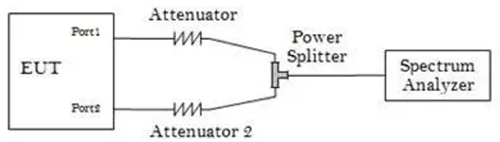

發射模式下的傳導雜散測試框圖如下圖。

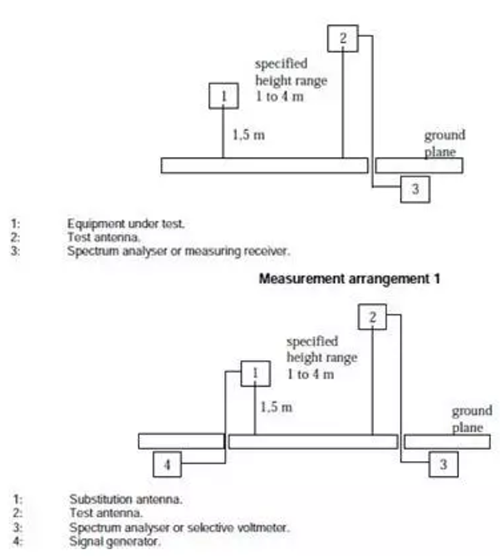

發射模式下的輻射雜散測試框圖如下圖。

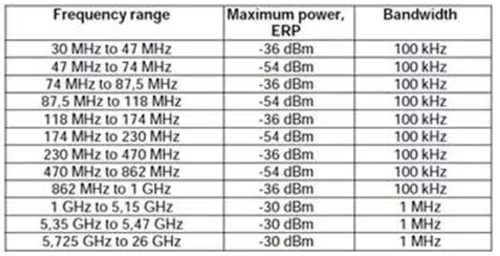

測試限值：
5、發射模式下的帶內雜散
測試框圖：見下圖。

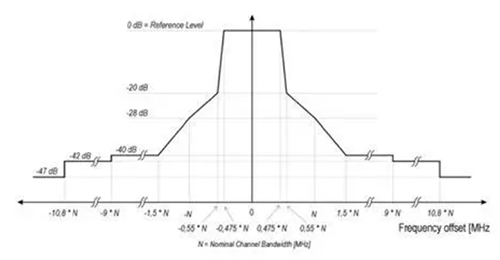

測試限值：

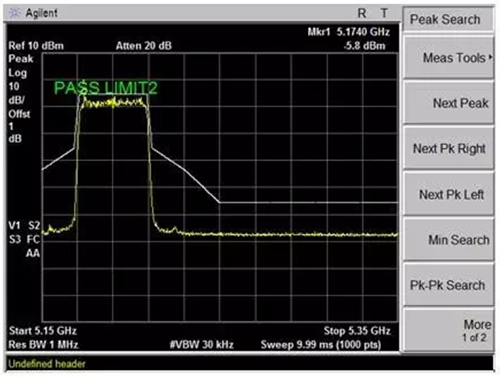

測試案例展示：在中心頻點為5190MHz，產品在發射模式下雜散發射如下圖：
6、接收模式下的輻射雜散
測試限值：
以上就是5G產品CE認證中常見射頻測試項的主要內容。
